Frezarka CNC DIY cz.2

Za mną kolejny, mały etap prac. Do istniejącej konstrukcji dorobiłem blachę- zamówiona w firmie FASTE, która będzie spełniała poniższe funkcje:

• łoże do prowadnika kabli idących z osi Z
• mocowanie krańcówek osi X
• usztywnienie bramy

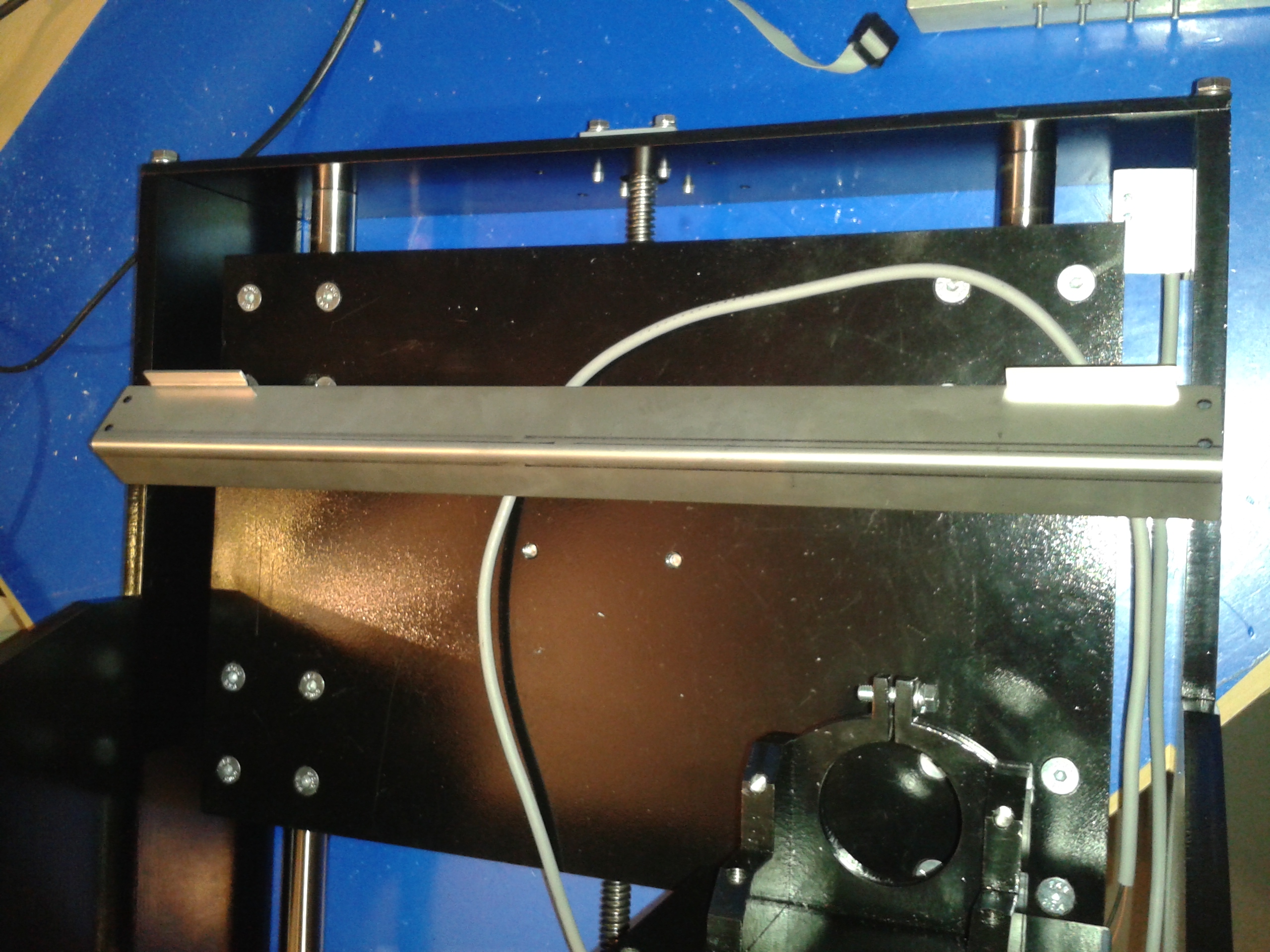

Łoże prowadnika

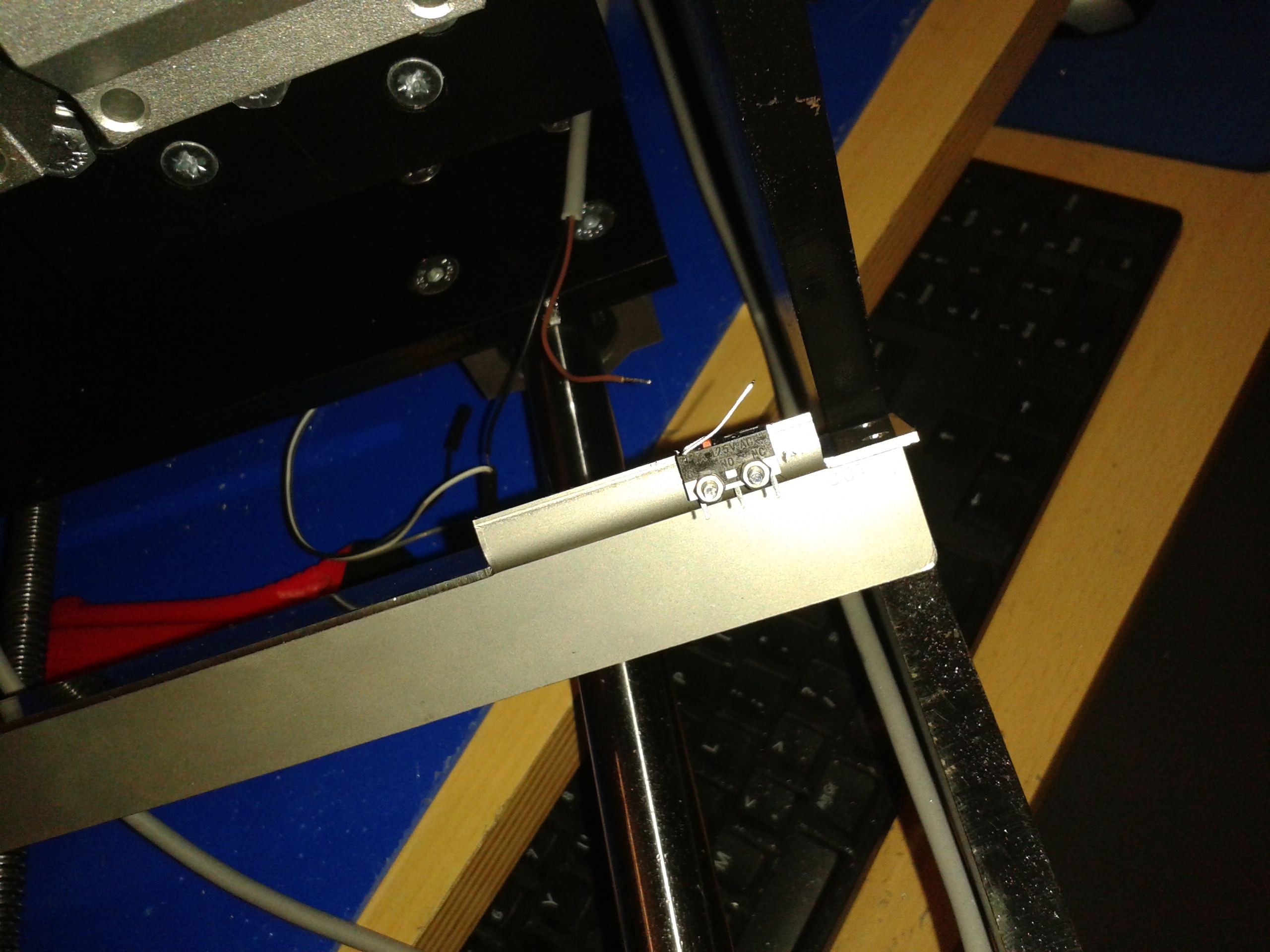

Montaż krańcówki

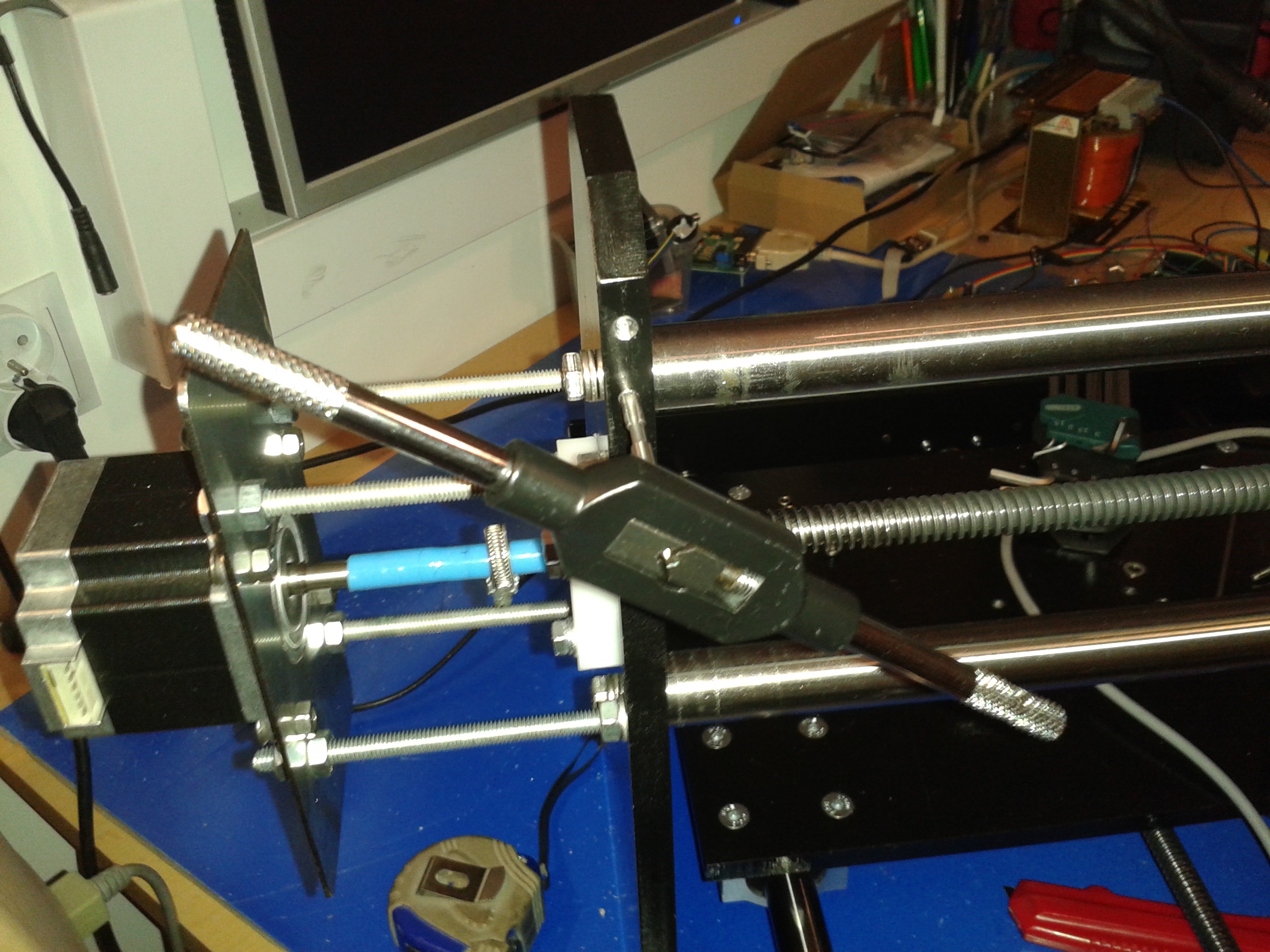

Nawiercanie i gwintowanie otworów do mocowania elementu

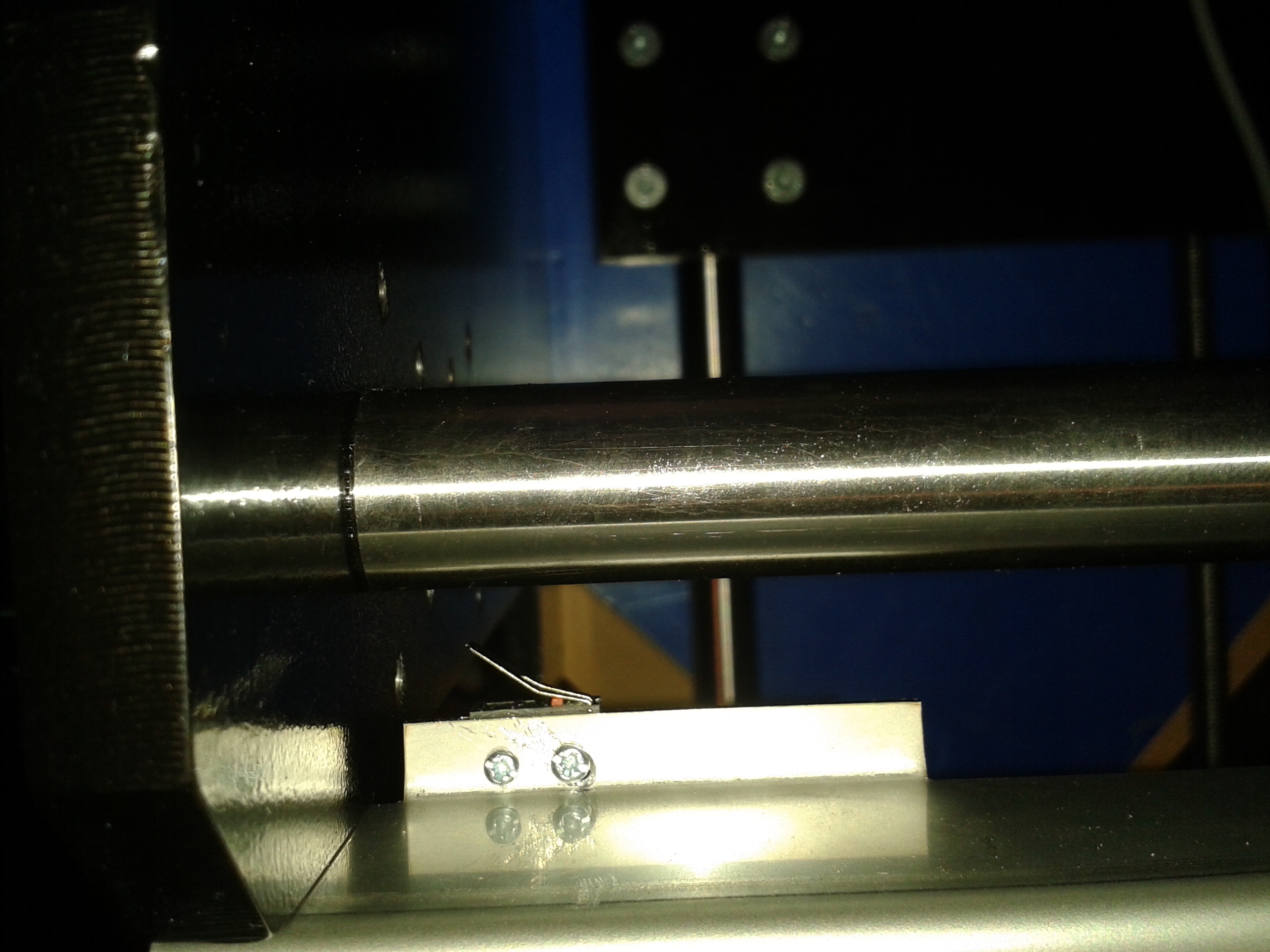

Widok krańcówki z zamontowanym łożem

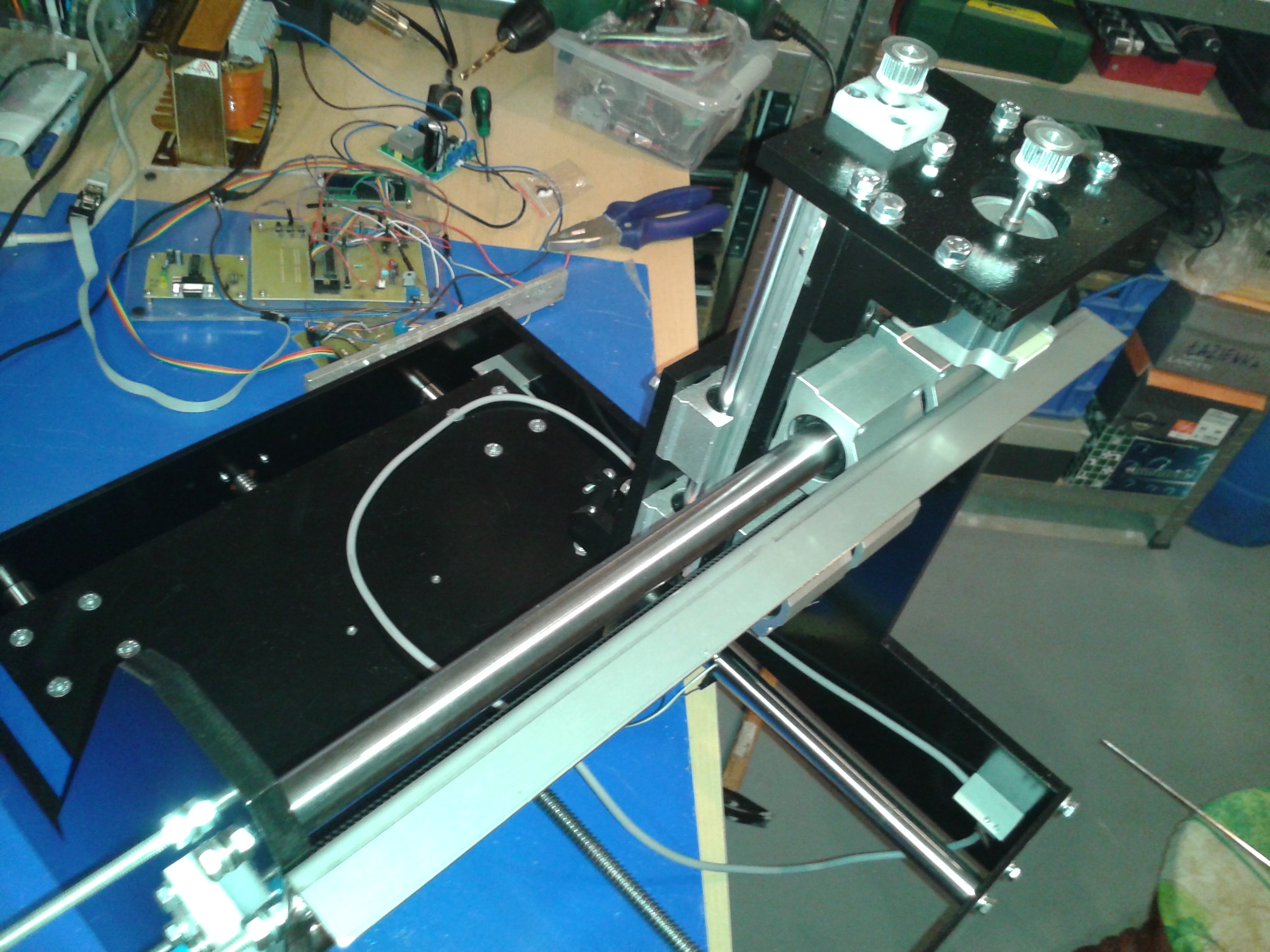

Widok ogólny

 W ostatnich dniach zrobiłem próbę geometrii płaszczyzn X i Y. Jak widać w osi Y maszyna pracuje przyzwoicie ok 0,01mm odchyłki, niestety w osi X już tak dobrze nie jest – ok. 0,2mm różnicy.

 Po krótce opiszę jeszcze tester działania silnika krokowego, który wykonałem na potrzeby sprawdzenia działania osi. Jest to urządzenie oparte na mikrokontorlerze Atmega8, do 4 wyprowadzeń jednego z portów podłączone są 4 tranzystory IRF530, między G i S włączony jest rezystor 4.7kOhm.  Mikrokontroler ma zaprogramowaną pętlę w której zmienia sekwencje stanów na używanym porcie, zgodnie z sekwencją sterowania silnika krokowego. W przyszłym wpisie postaram umieścić się schemat.

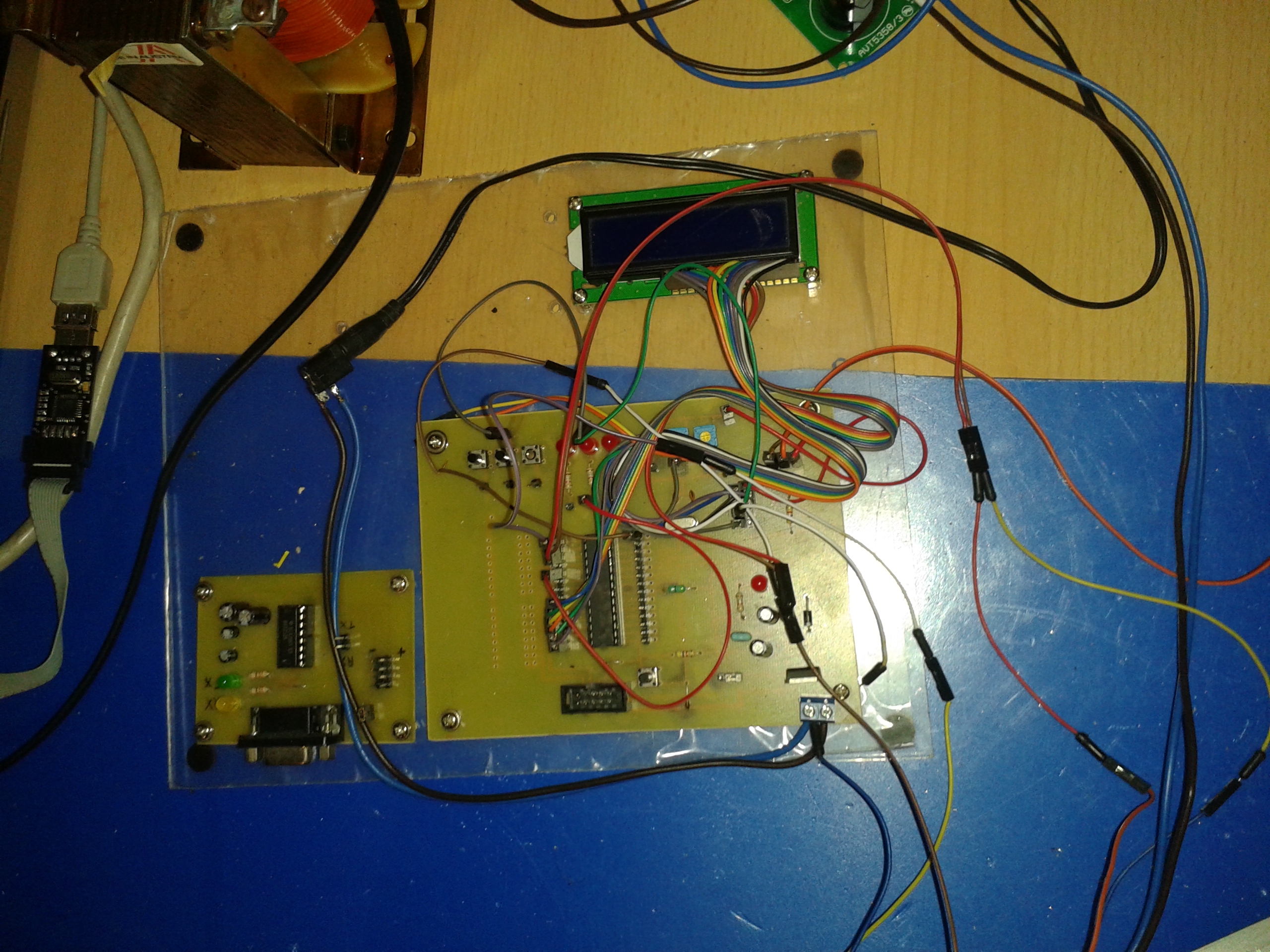

Płytka testowa

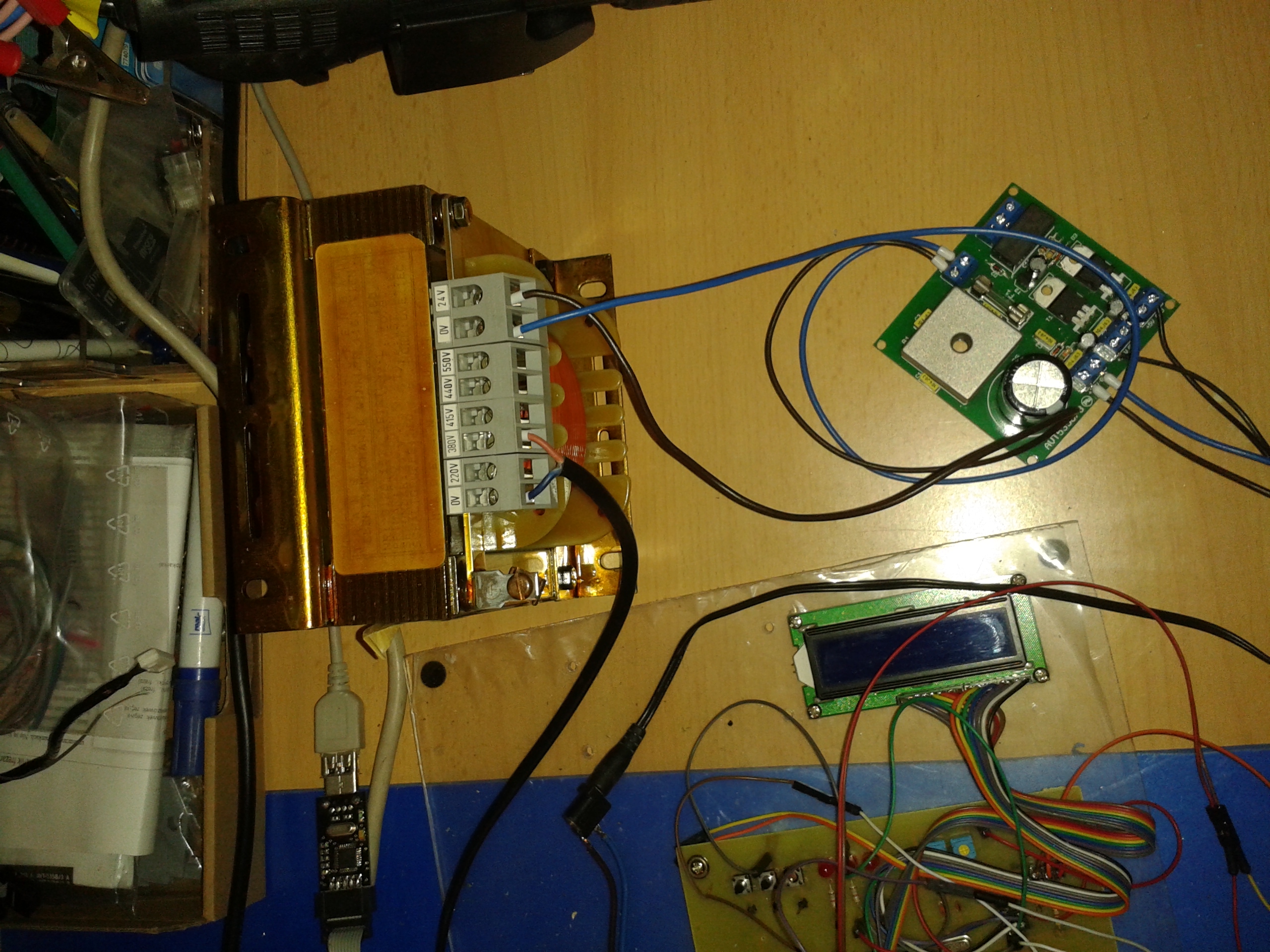

Transformator + zasilacz 24V i 5V

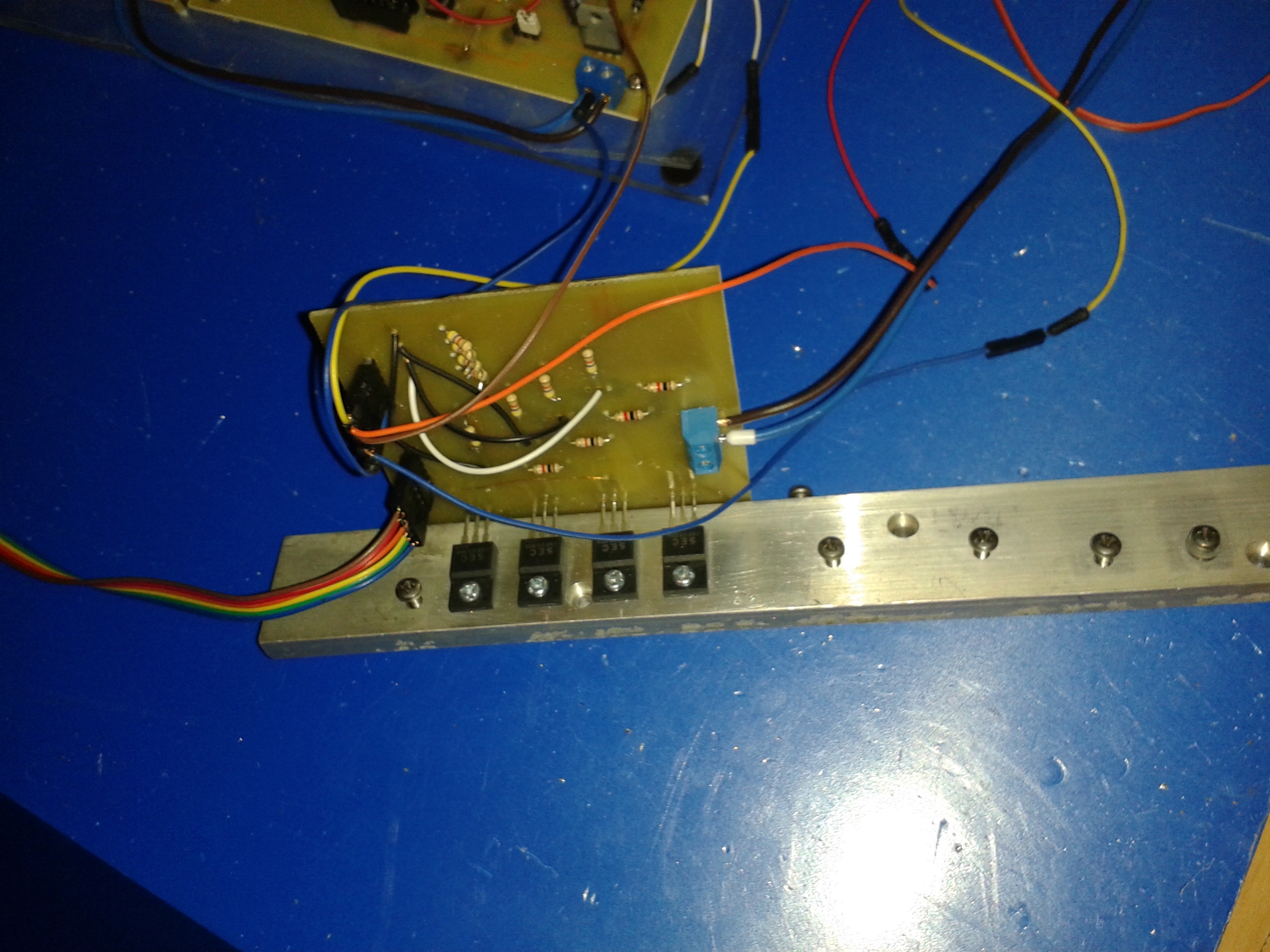

Płytka z tranzystorami

Tester został zbudowany na bazie płytki testowej, którą również sam opracowałem. Do tego stworzyłem płytkę do tranzystorów aby ograniczyć łączenie pająka.
