Zasilacz regulowany 2,7-24V

opublikowany 25/09/2015 | autor spectomek

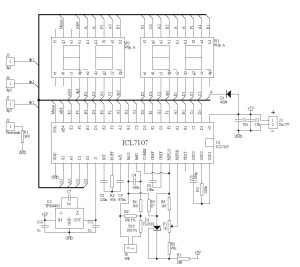

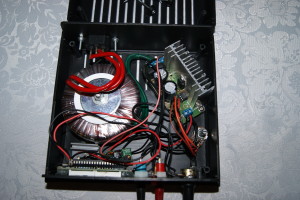

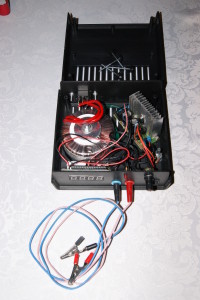

Niezbędnym wyposażeniem każdego warsztatu jest zasilacz 🙂 Zazwyczaj wykorzystywałem do tego celu zasilacz komputerowy, jednak przyszedł czas, że postanowiłem wykonać zasilacz regulowany. Wykonany zasilacz oparty jest na układzie L200, który pozwala na zbudowanie zasilacza z regulacją prądu i napięcia oraz posiada wiele zabezpieczeń przydatnych podczas użytkowania. Do budowy użyłem schematu ideowego z karty katalogowej układu. Maksymalny prąd zbudowanego zasilacza to 2A, potencjometru regulacyjnego nie wyciągałem na panel obudowy. W celu ułatwienia regulacji napięcia zastosowałem woltomierz oparty na układzie ICL 7107 z odczytem na wyświetlaczach 7- segmentowych. Dzięki takiemu rozwiązaniu nie ma potrzeby sprawdzania miernikiem, jakie napięcie ustawione jest na zaciskach zasilacza.
