Frezarka CNC DIY cz.3

Po długich oczekiwaniach otrzymałem pasek napędowy do osi Z. Pasek pokusiłem się zamówić w lokalnym sklepie i czekałem na jego sprowadzenie ponad 3 tygodnie 🙂 Co śmieszne, sprzedawcy po moim upominaniu się zamówili z drugiego źródła i takim sposobem mam też jeden paseczek na zapas 🙂 Napęd na śrubę osi Z przekazywany jest z silnika poprzez zębatki HTD 3M 9mm 20 zębów. Obecnie napęd odbywa się przez przekładnię 1:1, ewentualnie gdybym potrzebował zwiększyć prędkość lub moment pozostaje mi możliwość zmiany kół.

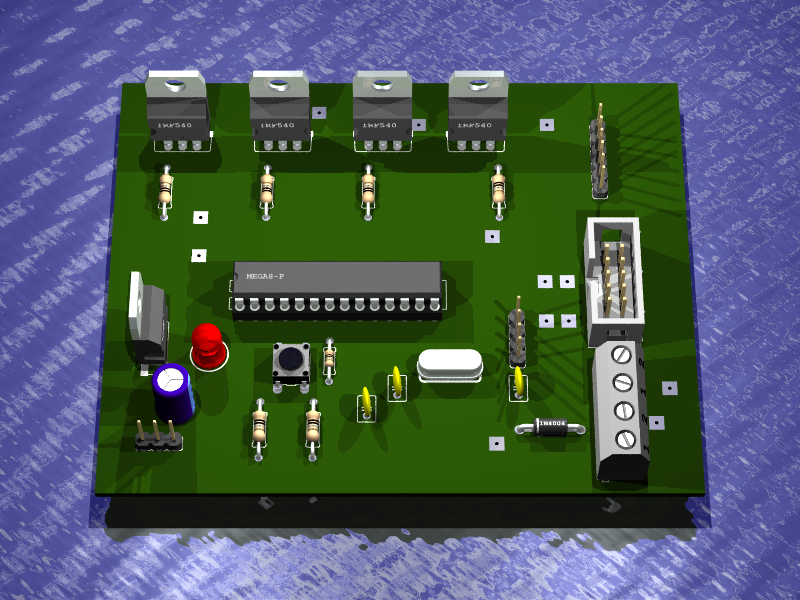

Jak widać ogarnąłem też pajęczynę z której testowane były silniki krokowe poszczególnych osi. Teraz wszystko mieści się na jednej płytce i wygląda całkiem estetycznie. Na tą chwilę załączam widok generowany przez PovRay. Postaram się jutro wrzucić zdjęcia płytki, schemat.
