Frezarka CNC DIY cz.4

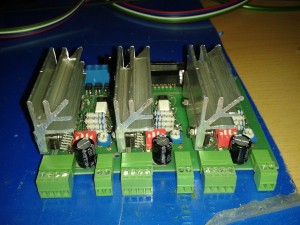

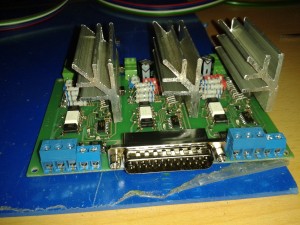

Nareszcie dotarł do mnie sterownik do budowanej przez 3 miesiące maszynki. Wygląda bardzo przyzwoicie, jest ręcznie wykonany przez krajowego producenta. Jest to sterownik oparty na układach TB6600 o prądzie 4,5A na fazę. Urządzenie sterowane jest z portu LPT za pomocą typowych sygnałów enable, step, dir. Pozostałe linie portu wyprowadzone są na złącza ARK. Wszystkie linie portu odseparowane są elementami optoelektronicznymi.

2

1

Nie czekając długo zabrałem się za podłączenie sterownika do frezarki. Jak na razie została przygotowana obudowa do sterownika, która będzie zamontowana na frezarce. Do celów testowych sterownik został podłączony na pająka 🙂 Do sterowania frezarką ściągnąłem obraz Linuxa Ubuntu z zainstalowanym już pakietem LinuxCNC. Jest to bardzo wygodne rozwiązanie, gdyż system bootuje się z płyty. Jako, że nie mam wrzeciona postanowiłem zastąpić je rysikiem 🙂 Na początku był to ołówek, jednak był za miękki i wyginał się podczas próby pisania za pomocą maszyny. Zmieniłem go na plastikowy flamaster. Chwilkę zajęło mi ustawienie wysokości flamastra, żeby nie był zbyt mocno dociskany do podłoża.

Tym sposobem udało się wykonać pierwszą próbę maszyny. Jak widać na poniższym filmie – próba zakończyła się wynikiem pozytywnym. Pozostaje jednak jeszcze poskręcać to wszystko w całość, doprecyzować parametry pracy w programie LinuxCNC i będzie można frezować.
