Miernik napięcia skutecznego (Urms)

Kolejne urządzenie pomiarowe, opracowane na potrzeby mojej pracy magisterskiej to miernik napięcia skutecznego (Urms). Urządzenie zaprojektowałem w oparciu o układ AD736 – konwerter RMS na DC. Wyjście tego układu połączone jest z przetwornikiem ADC mikrokontrolera ATMEGA8. µC przetwarza pomiar przetwornika A/C i wyświetla wynik na LCD, jednocześnie wysyła wynik przez port szeregowy.

Uruchomiony układ

Uruchomiony układ

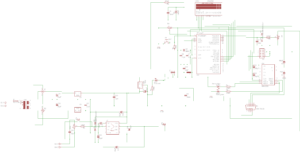

Schemat układu

Schemat układu

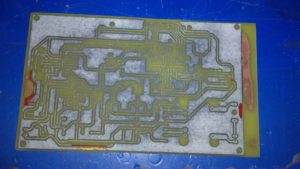

Trawienie płytki

Trawienie płytki

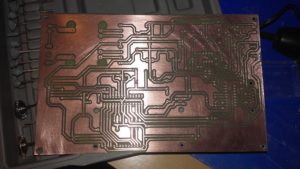

Płytka przygotowana do lutowania

Płytka przygotowana do lutowania

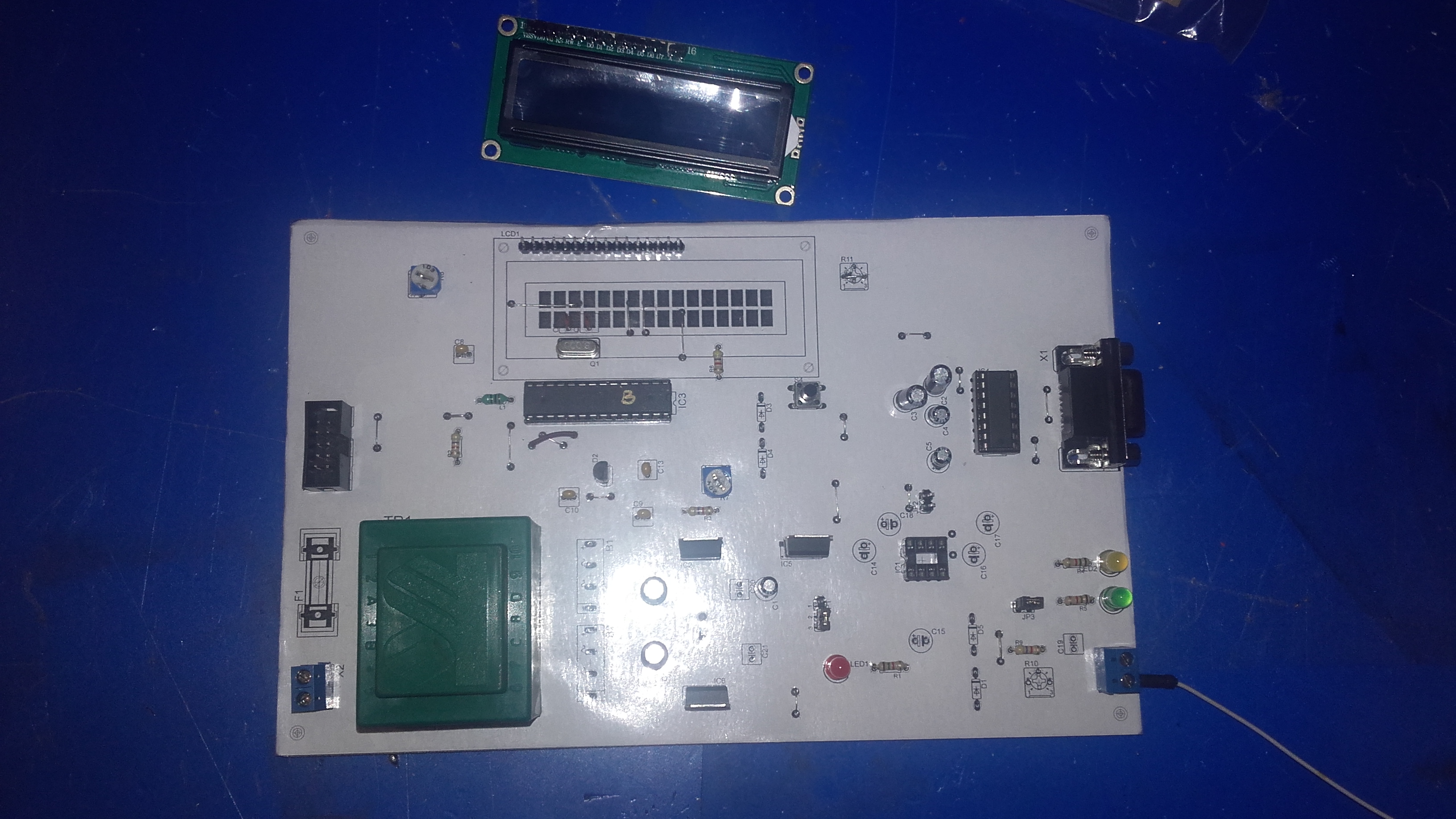

Montaż elementów

Montaż elementów

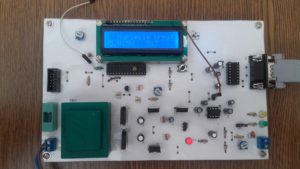

Zmontowany układ

Zmontowany układ
